APLICAÇÃO:

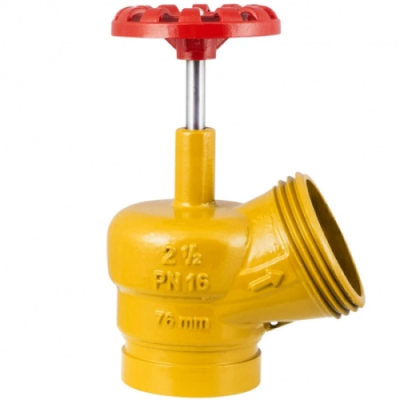

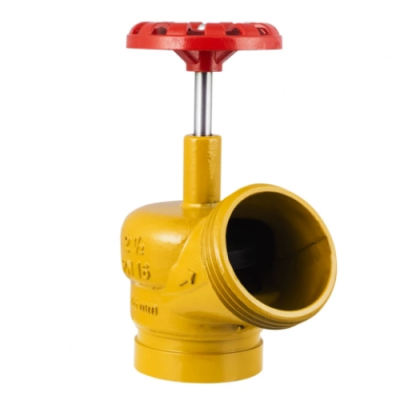

O Registro Globo (Válvula Angular) PN16 Amarelo - Ranhurado da Segurimax destina a água do sistema hidráulico para o combate a incêndios.
FUNCIONAMENTO:
Possui saída roscada para o acoplamento do adaptador Storz e da mangueira de combate a incêndio ou do tampão de proteção.
Sua entrada ranhurada possibilita a instalação em sistemas ranhurados com saída na bitola de 2 1/2” 73 mm (padrão ABNT 5590) ou 2 1/2” 76 mm (padrão ABNT 5580).
|
Características
|
Descrição
|
| Códigos |
42457
2 1/2” (73 mm)
42458
2 1/2” (76 mm)
|
| Classe de pressão |
PN 16 |
| Pressão máxima de trabalho |
1,6 MPa/ 16 bar / 230 PSI |
| Pressão de ruptura |
6,4 MPa / 64 bar / 928 PSI |
| Torque máximo de instalação |
250 N.m |
| Torque máximo de fechamento |
15 N.m |
| Largura do volante |
90 mm |
| Peso |
1,375 kg |
| Material do corpo |
Ferro fundido |
| Material da haste |
Aço |
| Material do volante |
Alumínio |
| Altura |
170 mm (fechada) / 195 mm (aberta) |
| Largura |
95 mm |
| Comprimento |
135 mm |
| Normativa aplicada |
ABNT NBR 16021 |
| Garantia |
5 anos |
