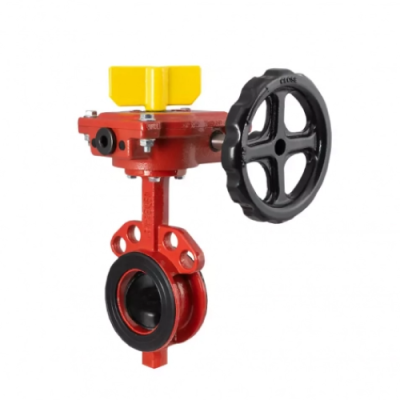

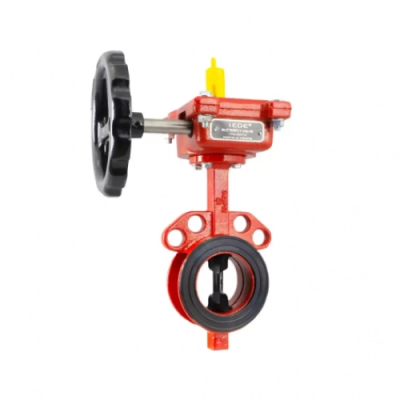

A válvula borboleta é um equipamento que possibilita o controle do fluxo de fluido em tubulações e sistemas hidráulicos em geral. Seu principal campo de aplicação é na distribuição de água, impedindo sua passagem quando totalmente fechada e permitindo sua passagem quando totalmente aberta.
Em especial, se adequa perfeitamente aos sistemas de baixa e média pressurização. O volante de operação possibilita facilidade na abertura/fechamento mesmo em bitolas maiores. Sua fixação do tipo "wafer" permite o encaixe em diversos tipos de flanges.
Tamanhos: 2" a 12"
Pressão de trabalho: até 362 PSI/PN25 (2" a 6"), até 230 PSI/PN16 (8" a 12")
Norma aplicada (válvula): EN593
Norma aplicada (flange): ASME-B16.1 Classe 125 e EN1092-2
Norma aplicada (flange superior): EN ISO 5211
Temperatura do fluido: 0 a 80°C.
Garantia: 2 anos
| Características |
Descrição |
| Corpo |
Ferro fundido dúctil |
| Plug |
EPDM |
| Eixo de acionamento |
1Cr17Ni2 |
| Disco |
Ferro fundido dúctil + EPDM |
| Eixo atuador |
1Cr17Ni2 |
| Bucha do mancal |
Bronze |
| O-rings |
EPDM |
| Alavanca |
Ferro fundido dúctil + aço |
